金泰双轮铣亮出“珠三角水资源配置工程”成绩单

2020-10-27

图一:东江

项目背景
为解决珠三角水资源供需矛盾,全面保障粤港澳大湾区供水安全,党中央、国务院决定兴建珠江三角洲水资源配置工程。该工程建成后,将覆盖超5000万受益人口,支撑超9万亿生产总值,约占粤港澳大湾区人口及GDP的80%。

工程意义

一是解决广州、深圳、东莞等地生产生活缺水问题;
二是解决珠三角东部区域供水水源单一问题,并为香港、广州番禺、佛山顺德等地提供应急备用水源;
三是解决挤占东江流域生态用水问题;
四是为粤港澳大湾区可持续高质量发展提供战略支撑。

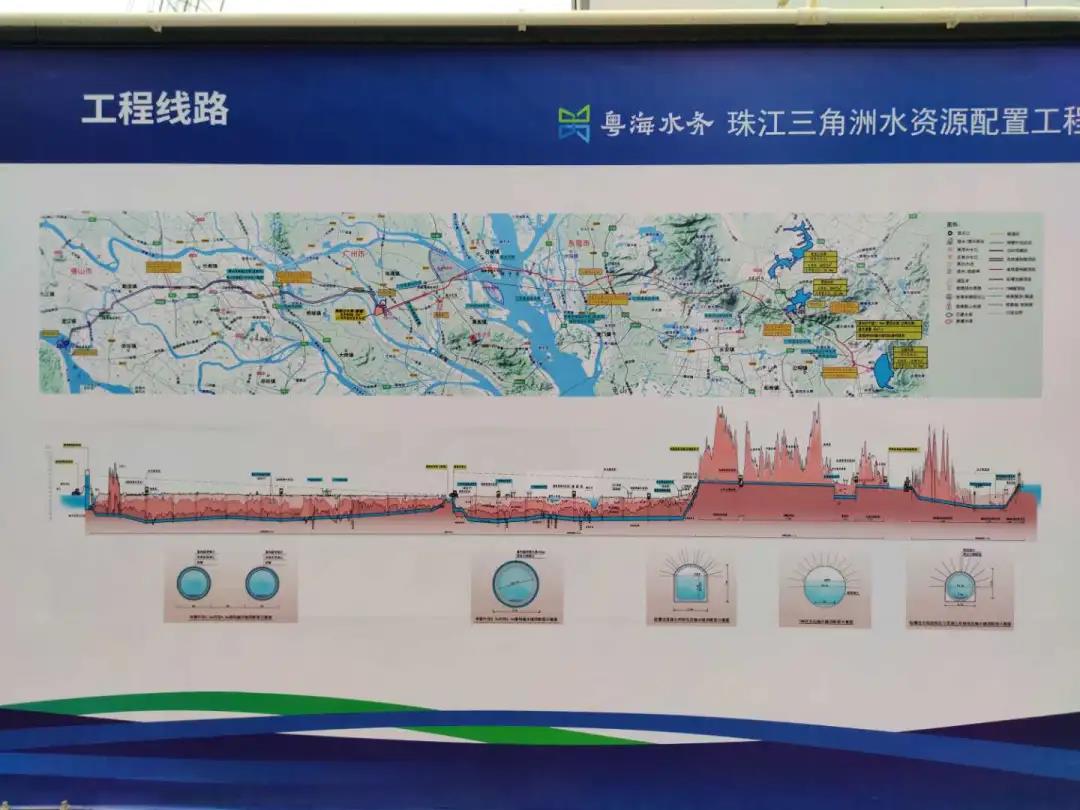

图二:工程线路及地质结构

施工难点
珠江三角洲水资源配置工程河网密布、工程地质和水文地质条件非常复杂;地面建筑密集,地下基础设施纵横交错,平均纵深达40米至60米,对变形控制要求极高;施工工期非常紧,施工空间有限,导致无法同时作业;因此,该工程施工难度非常大。

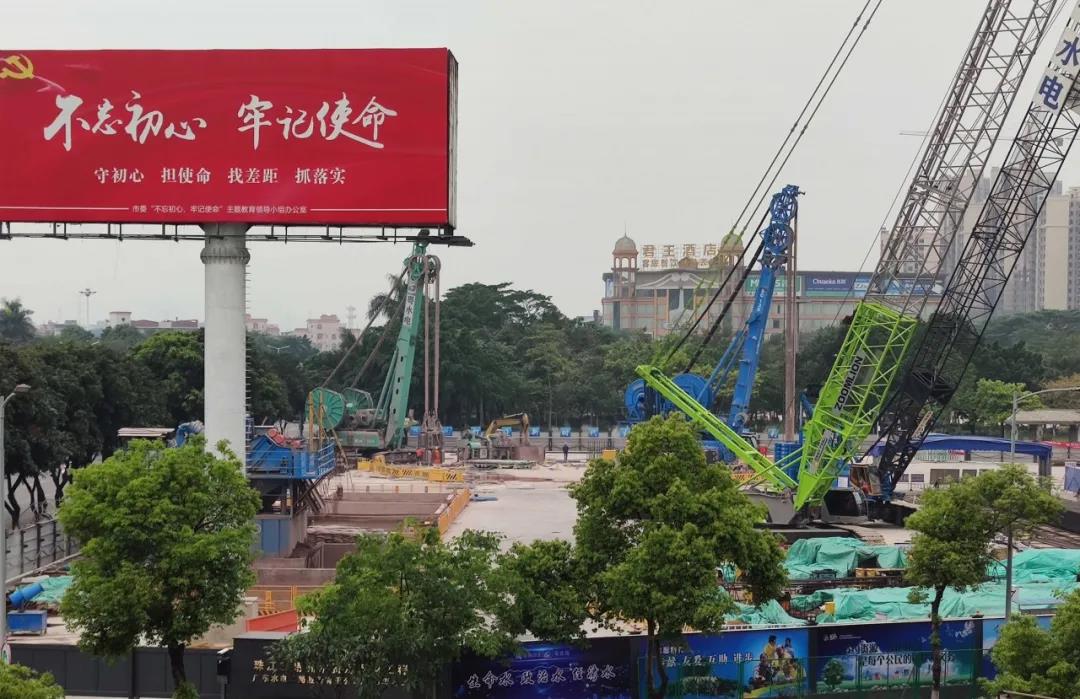

图三:SD03#工作井

图四:LG04#工作井

图五:GS10#工作井

图六:GS06#工作井

图七:GS04#工作井

抓铣钻组合施工工艺,成功挑战该项目最深槽段
水资源项目连续墙施工主要配备双轮铣槽机、旋挖钻机、成槽机等设备。其中,被誉为桩工机械家族“奢侈品”的双轮铣,作为目前国际上先进的地下连续墙施工专用设备,通过更换不同类型的刀具即可在不同硬度地质中开挖。铣槽机在复杂地层条件下的施工效率高、精度高、适应性强,而且对环境影响和污染小,在该项目中被确定为主力设备,并投入数十台。施工中,中外品牌同台竞技争奇斗艳,场面蔚为壮观,其中5台金泰双轮铣设备在项目中同时开展施工,SD03#工作井便是上海金泰SX50双轮铣的杰作,钢筋笼需沉槽到地下78米处,是上海金泰在珠三角区域最深的地下连续墙,也是在广州做得最深的地下连续墙。

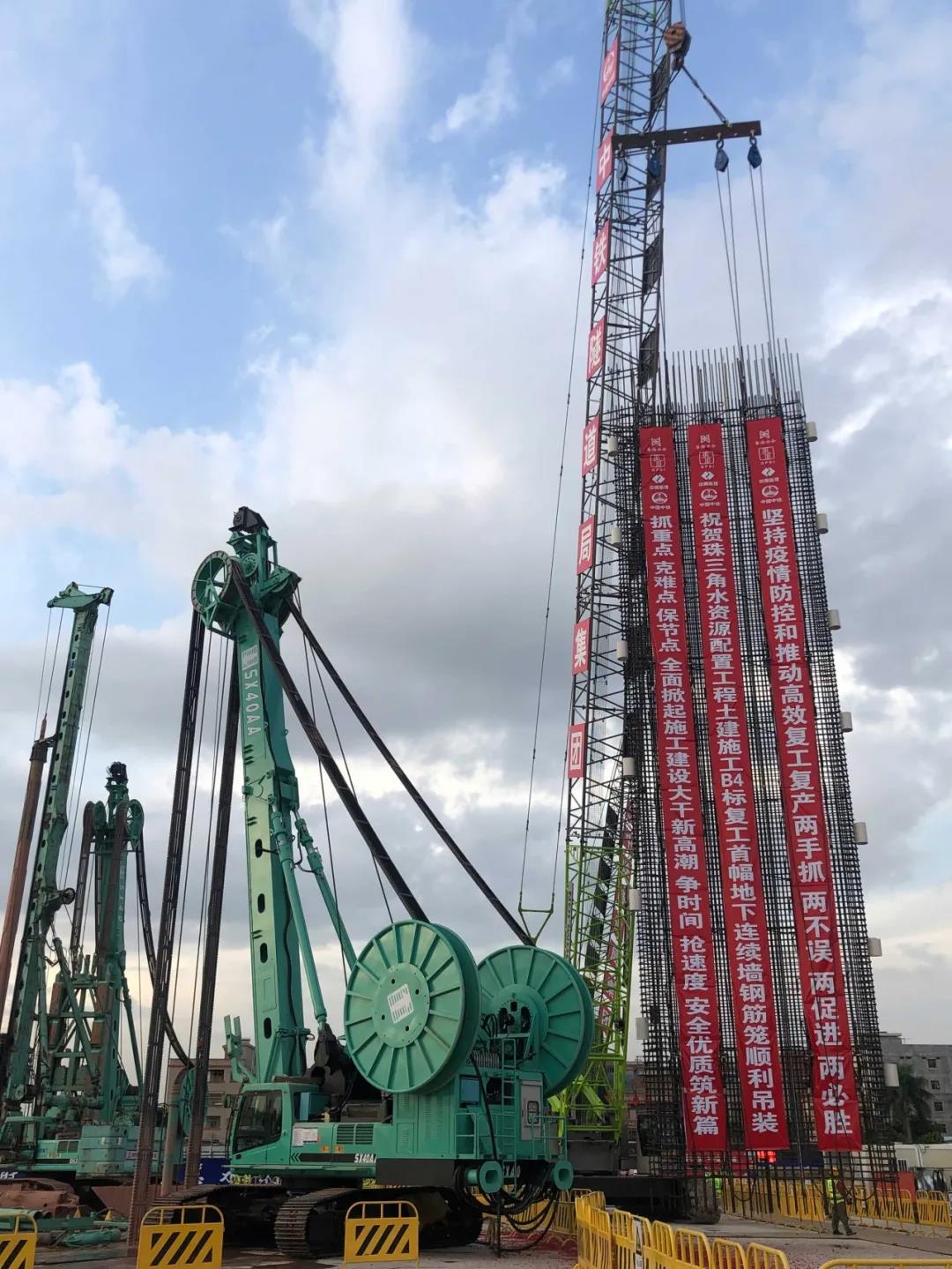

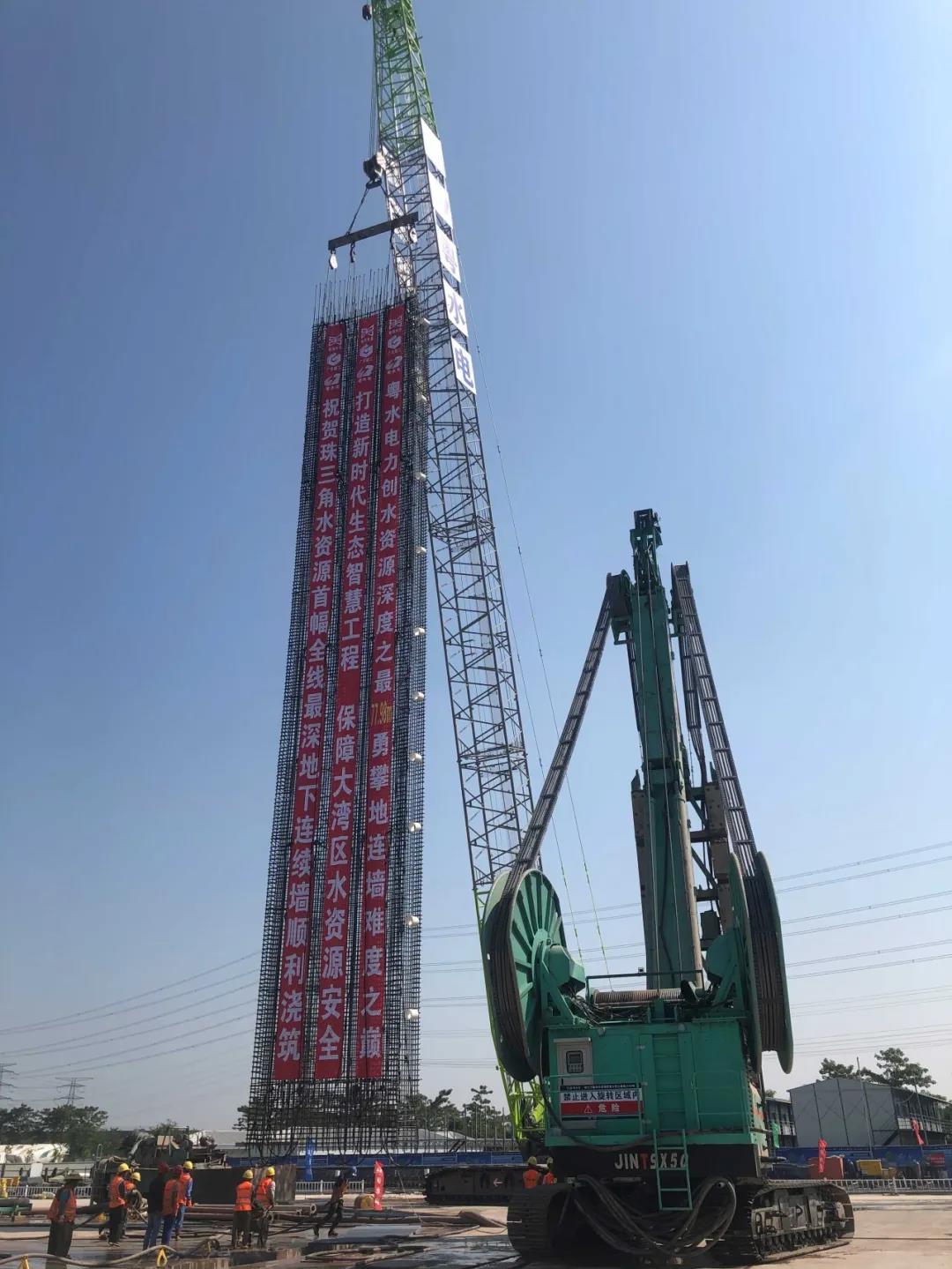

图八:SD03#工作井创下水资源全线最深地连墙78m佳绩

三大系列产品完美组合,三管齐下,一气呵成
广州市深大建筑基础工程有限公司承担的A2标段SD03#工作井是全线工程中深度最深、难度最大的标段之一。在此,金泰SX50双轮铣创下了深度78m的超深地连墙佳绩,成就国产双轮铣里程碑时刻。该地段地层情况如下:0~30米为砂层和淤泥层,3 0~50米是强风化泥质粉砂岩,50~78米为中风化和微风化泥质粉砂岩。在这样的地质条件下“抓铣”结合的施工工艺很容易产生糊轮等问题,经过现场项目部与金泰工法所研究人员研究后决定,使用金泰SH36旋挖、SG60A抓斗、SX50双轮铣三种工法的组合工艺来施工。在组合施工中,首先由抓斗开槽至30m,然后使用钻头孔径为1m的旋挖引孔引至50~60m(单边引两孔)后抓斗再成槽至50米,最后由金泰油电混合动力SX50双轮铣直接铣至深度为75.5~78m的槽底。三管齐下,一气呵成。

图九:金泰三大主力产品联合出击、

提前15天完成计划施工任务
担任项目主力军的广州深大基础公司先后使用金泰铣槽机完成水资源工程GS10#、GS06#、GS04#、等7个工作井的施工,在作业效率与精度、性能稳定与维护成本等方面的实战考验,我们认为完全可以和进口品牌一决高下。

作业精度高:
A2标SD03#工作井是全线最深(78m)的工作井,其垂直度是项目的重点也是难点,全部槽段(及套铣槽段)均能一次验收合格。

作业效率高:
B4标GS10#(59.7m)的工作井,有巨厚(43m)弱风化含砾粗砂岩、砂砾岩,岩石坚硬,采用金泰 “旋(SH36)+抓(SG40)+铣(SX50)”设备进行超深地下连续墙成槽施工工法,高效地解决了成槽困难,大幅提升了施工效率,提前15天完成计划施工任务。

性能稳定:
SX50连续施工3000小时没有任何故障,是我们施工设备的首选。

维护成本低:
在同一项目维护成本,进口铣槽机需要30-50万,金泰铣槽机仅要10-20万;加上国产装备的优势,能做到“急时有求必应”,在使用过程中让施工单位更加“省心”。

目前,金泰双轮铣所施工的七个工作井均高效稳定,能力强劲,不负使命,提前15~30天完成施工。
